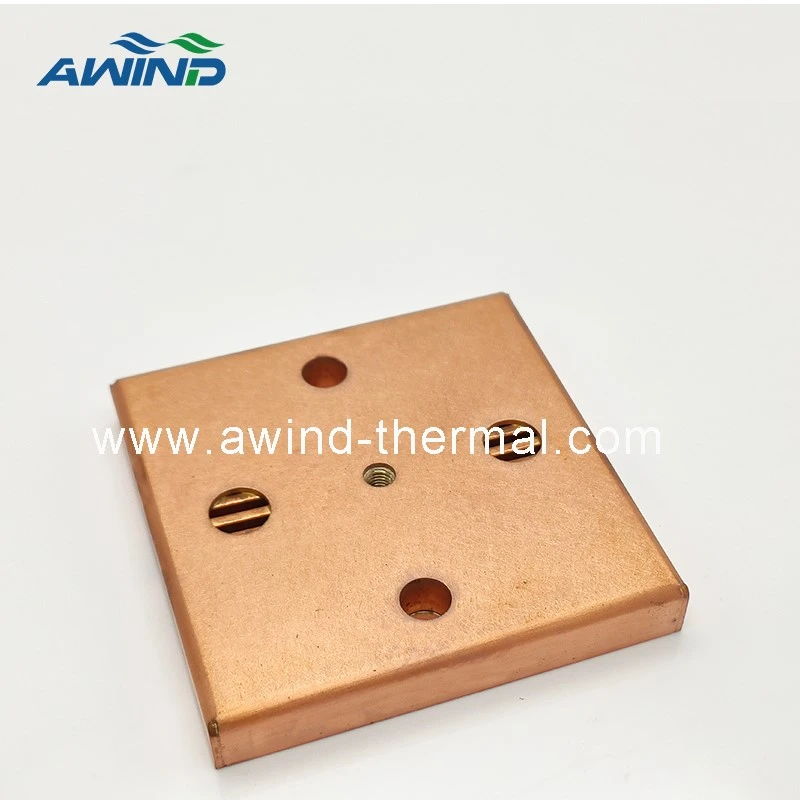

Kontroll tal-Kwalità tal-Pjanċi Kesħin tar-Ram Brazed Vacuum għat-Tkessiħ IGBT
Fl-artikoli preċedenti, iddiskutejna d-disinn intern ta 'danpjanċa kiesħa tar-ram brazed bil-vakwu, inkluż il-struttura tal-pinen mitwija, struttura tal-pinen offset, u r-raġunijiet għall-għażla tar-ram pur u tal-fidda-liga tal-ibbrejżjar tar-ram.
Madankollu, li jkollok passaġġ ta 'fluss intern effiċjenti huwa biss parti mis-soluzzjoni.
Għal moduli IGBT u apparat elettroniku ieħor ta'-qawwa għolja, il-prestazzjoni termali finali tiddependi wkoll ħafna minn żewġ fatturi li ħafna drabi jiġu injorati:
* Il-flatness tal-wiċċ tal-immuntar
* L-affidabbiltà tas-siġillar tal-kanal tat-tkessiħ
Anke pjanċa kiesħa ddisinjata tajjeb-tista' titlef il-prestazzjoni jekk il-wiċċ ta' kuntatt ma jkunx ċatt biżżejjed jew jekk l-istruttura tal-brazed ma tistax tiflaħ-pressjoni fit-tul u ċ-ċikli termali.
Dan huwa għaliex kull pjanċa kiesħa tgħaddi mill-magni finali u l-ittestjar tal-pressjoni qabel il-ġarr.

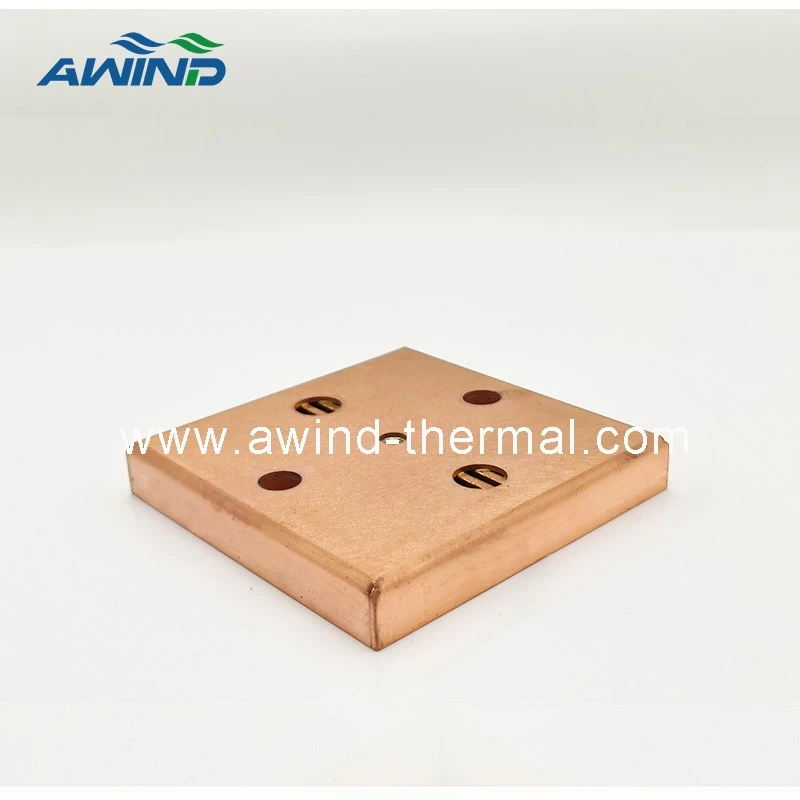

Għaliex Aħna Nagħmlu Qtugħ Fly Wara l-Ibbrejżjar bil-Vakwu
Matul il-proċess tal-ibbrejżjar bil-vakwu,l-assemblaġġ tar-ram jissaħħan għal temperatura għolja u mbagħad imkessaħ lura għat-temperatura tal-kamra.
Għalkemm il-proċess huwa kkontrollat bir-reqqa, xorta jistgħu jseħħu ammonti żgħar ta 'distorsjoni. F'xi każijiet, residwu minuri tal-ibbrejżjar jista 'wkoll jibqa' fuq il-wiċċ tal-immuntar.
Għal ħafna partijiet mekkaniċi, din tista 'ma tkunx kwistjoni ewlenija.
Għal pjanċa kiesħa IGBT, madankollu, il-flatness tal-wiċċ taffettwa direttament ir-reżistenza termali.
Biex tirrestawra l-wiċċ ta 'l-immuntar, aħna nwettqu qtugħ ta' titjir wara l-ibbrejżjar.
It-tqattigħ bil-fly huwa proċess ta' magni li juża għodda ta' qtugħ ta'-punt wieħed biex joħloq wiċċ ċatt ħafna fuq żona kbira.
Wara t-tqattigħ tat-titjir, aħna nikkontrollaw il-flatness tal-wiċċ tal-immuntar sa 0.05 mm fiż-żona kollha ta 'kuntatt. Aħna nillimitaw ukoll id-differenza fl-għoli bejn it-tarf u ċ-ċentru tal-wiċċ għal inqas minn 0.01 mm biex niżguraw pressjoni ta 'kuntatt uniformi meta l-modulu IGBT ikun installat.
Dawn il-valuri huma bbażati fuq il-prestazzjoni tal-materjal tal-interface termali prattika aktar milli miri ta 'manifattura arbitrarji.
Il-biċċa l-kbira tal-grass termali u l-{0}}materjali tal-bidla tal-fażi jistgħu jikkumpensaw għal spazji żgħar fil-wiċċ, iżda ladarba d-distakk isir kbir wisq, il-bwiet tal-arja jibqgħu bejn il-modulu u l-pjanċa kiesħa. Minħabba li l-arja hija konduttur termali fqir ħafna, ir-reżistenza termali tal-kuntatt tiżdied b'mod sinifikanti. Ir-riżultat huwa temperaturi ogħla tal-junction u prestazzjoni mnaqqsa tat-tkessiħ.
Għaliex Xifer Flatness Huwa wkoll Importanti
Meta tiddiskuti l-flatness, ħafna nies jiffokaw biss fuq iċ-ċentru tal-wiċċ tal-immuntar.
Fir-realtà, il-kundizzjonijiet tat-tarf huma ugwalment importanti.
Jekk it-truf huma ttundjati jew ftit aktar baxxi miċ-ċentru wara l-magni, il-modulu IGBT jista 'jikkuntattja biss parti mill-wiċċ tal-pjanċa kiesħa.
Dan jista 'joħloq forzi ta' kklampjar irregolari u trasferiment irregolari tas-sħana madwar il-pjanċa tal-bażi tal-modulu.
Maż-żmien, jistgħu jiżviluppaw hot spots lokalizzati, speċjalment f'applikazzjonijiet ta'-qawwa għolja.
Għal din ir-raġuni, aħna nispezzjonaw kemm il-flatness ġenerali kif ukoll il-kwalità tat-tarf matul il-produzzjoni.
L-għan huwa li jiġi żgurat li l-wiċċ kollu tal-immuntar jista 'jikseb pressjoni ta' kuntatt uniformi wara l-assemblaġġ.
Kull Pjanċa kiesħa hija ttestjata bil-pressjoni
Wara li titlesta l-magni, kull pjanċa kiesħa lesta tgħaddi minn test tal-pressjoni qabel il-ġarr. It-test jitwettaq bl-użu ta' nitroġenu niexef fi pressjoni ta' 6 Bar, u l-pressjoni tinżamm għal 10 minuti. Biex tgħaddi mill-ispezzjoni, il-waqgħa tal-pressjoni għandha tibqa 'taħt 0.05 Bar matul it-test, mingħajr tnixxija viżibbli u l-ebda deformazzjoni permanenti tal-istruttura.
Dan it-test jivverifika kemm l-integrità tal-ġonot brazed kif ukoll is-saħħa tal-istruttura ġenerali.
Għaliex Aħna Test f'6 Bar
Il-biċċa l-kbira tas-sistemi tat-tkessiħ tal-EV joperaw bi pressjonijiet b'mod sinifikanti taħt is-6 Bar.
Il-pressjoni tipika tal-loop tal-likwidu li jkessaħ ħafna drabi hija madwar 1.5 sa 2.5 Bar waqt it-tħaddim normali.
Ittestjar bi pressjoni ogħla jipprovdi marġni ta' sikurezza addizzjonali għal-kundizzjonijiet tad-dinja reali bħal:
* Fluttwazzjonijiet tal-pressjoni waqt it-tħaddim
* Espansjoni u kontrazzjoni termali
* Vibrazzjoni tal-vettura
* Tixjiħ-fit-tul
Fi kliem ieħor, il-pjanċa kiesħa tiġi ttestjata lil hinn mill-kundizzjonijiet tax-xogħol normali biex tiżgura prestazzjoni affidabbli matul il-ħajja tas-servizz tagħha.
Għal assemblaġġi brazed bil-vakwu, it-test tal-pressjoni jikkonferma wkoll li l-ġonot brazed b'ħafna-saff huma ssiġillati bis-sħiħ.
Għaliex Dan id-Disinn Jaħdem Tajjeb għal Invertituri EV
Traction inverters jiġġeneraw sħana sostanzjali f'żona relattivament żgħira.
Biex iżżomm il-prestazzjoni u l-affidabbiltà, is-sistema tat-tkessiħ trid tneħħi s-sħana b'mod effiċjenti filwaqt li żżomm id-distribuzzjoni tat-temperatura uniformi kemm jista 'jkun.
Diversi karatteristiċi ta 'din il-pjanċa kiesħa jikkontribwixxu għal dak l-għan.
Kapaċità Għolja ta 'Fluss tas-Sħana
Ram pur joffri konduttività termali ta 'madwar 400 W/(m·K), li jippermetti li s-sħana tinfirex malajr mill-pjanċa bażi IGBT fl-istruttura tat-tkessiħ.
Is-sezzjoni tal-pinen mitwija żżid l-erja tal-wiċċ interna, filwaqt li s-sezzjoni tal-pinen offset tippromwovi taħlit u turbolenza aktar b'saħħitha tal-likwidu li jkessaħ.
Flimkien, jgħinu biex inaqqsu r-reżistenza termali ġenerali.
Distribuzzjoni tat-Temperatura Aktar Uniformi
Id-daħla taċ-ċentru-fed u l-passaġġ tal-fluss simetriku jgħinu jqassmu l-likwidu li jkessaħ b'mod aktar uniformi fuq il-wiċċ li jkessaħ.
Dan jista 'jnaqqas il-varjazzjoni tat-temperatura bejn żoni differenti tal-modulu u jtejjeb il-bilanċ termali ġenerali.
Struttura Mekkanika Affidabbli
Il-pjanċa kiesħa tuża l-ibbrejżjar bil-vakwu b'liga tal-mili tal-fidda 72Ag28Cu-ramm aktar milli adeżivi jew istann artab.
Ir-riżultat huwa ġonta kompletament metallika b'saħħa strutturali għolja u stabbiltà tajba fit-tul{0}}.
Flimkien mal-ittestjar tal-pressjoni, dan jipprovdi kunfidenza addizzjonali għal applikazzjonijiet tal-karozzi u industrijali eżiġenti.
Kontrolli Tipiċi tal-Kwalità
Bħala parti mill-proċess ta 'produzzjoni standard tagħna, aħna nwettqu:
* Spezzjoni tal-flatness tal-wiċċ
* Spezzjoni tal-kwalità tat-tarf
*6 Ittestjar tal-pressjoni tal-bar
*Reġistrazzjoni ta' tnaqqis fil-pressjoni
Għal klijenti li jeħtieġu validazzjoni addizzjonali, nistgħu wkoll nirranġaw testijiet taċ-ċikli termali, ittestjar tal-vibrazzjoni bl-addoċċ, ittestjar tal-polz tal-pressjoni, u evalwazzjonijiet oħra tal-affidabbiltà speċifiċi tal-applikazzjoni- ibbażati fuq l-ambjent operattiv.
Filwaqt li l-istrutturi interni tal-pinen ta 'spiss jirċievu l-aktar attenzjoni, il-proċessi finali tal-magni u l-ittestjar huma ugwalment importanti.
F'ħafna applikazzjonijiet ta' tkessiħ ta'-qawwa għolja, l-affidabbiltà-fit-tul tiddependi mhux biss minn kemm titneħħa s-sħana b'mod effettiv, iżda wkoll minn kemm il-pjanċa kiesħa taħdem b'mod konsistenti wara eluf ta' sigħat ta' tħaddim.
